Technické kreslení
Cvičení: podívejte se prosím na vlastnosti a technické konstrukce kuželoseček
(budeme je potřebovat později a při přednáškách na to není čas)
Vlastnosti promítání
Kótované promítání
Topografické plochy
Mongeovo promítání 1
Příklady na Mongeovo promítání ...zatím se podívejte na prvních pět příkladů
26.11. - Mongeovo promítání 2
26.11 - Axonometrie
Některé příklady z přednášek a cvičení, ale i jiné příklady, najdete na mé úvodní stránce.
Na počítači musíte mít nainstalovanou Javu, aby krokované příklady fungovaly,
pokud Vám přesto nebudou fungovat, zkuste jiný prohlížeč (například Mozilla Firefox), nebo se podívejte,
jestli se těsně pod horní lištou ukázalo upozornění,
že byl zablokován aktivní obsah ...je třeba na upozornění kliknout a zobrazení povolit. Jestliže příklady stále nebudou fungovat, tak mi to napište,
můžu je vystavit někde ke stažení.
NÁPLŇ ZKOUŠKOVÉ PÍSEMKY pro část týkající se KG:
Písemka obsahuje 4 malé příklady po 5 bodech a dva velké příklady po 10 bodech, je třeba získat alespoň polovinu bodů.
1. příklad: příčný nebo podélný profil topografické plochy (řešené příklady najdete v přednášce, která je vystavena výše)
2. příklad: úloha na kótované promítání (příklady ze druhého cvičení, pár příkladů najdete zde)
3. a 4. příklad: základní úloha v Mongeově promítání
5. příklad: spojení objektu s terénem, příklady ze cvičení, výkresu, přednášky, několik jich najdete i tady
6. příklad: složitější příklad na axonometrii (kromě těch, které jsme dělali, se podívejte na 1,
2,
3)
Informace k výkresům:
Výkresy musí být zpracované podle informací z přednášky o technickém kreslení,
vzor popisového pole najdete zde (místo MZLU budete samozřejmě psát MENDELU).
Na výkresy si pořiďte papírovou složku formátu A4, napište na ni název VÝKRESY ...originalitě s meze nekladou, ale musí to slušně vypadat!!!,
dolů do levého rohu napište svůj obor, do pravého dolního rohu své jméno a příjmení.
Přehled zadaných rysů:
V1, Název: KÓTOVANÉ PROMÍTÁNÍ, zadání: PRŮSEK ROVNOBĚŽNÍKU ABCD S TROJÚHELNÍKEM MNP (Zobrazte průsek rovnoběžníku ABCD s trojúhelníkem MNP,
A(4; 2; 2), B(0; 2; 0), C(-3; -7; 3), M(7; -6; 6), N(-4; -6; 0), P(-3; 4; 2). Uvědomte si že u rovnoběžníku ABCD stačí zadat třemi body,
čtvrtý je už jednoznačně určen a jeho kótu byste měli umět dopočítat. Výkres ve formátu A4.)
V2, Název: TOPOGRAFICKÉ PLOCHY, zadání: SPOJENÍ OBJEKTU S TERÉNEM (Pomocí výkopů a náspů spojte daný
objekt s terénem. Spád násypů 1/3, spád výkopů 1/2, M 1 : 200. Dále sestrojte
2 příčné profily v hlavních přímkách cesty o kótě 20 ...jsou tam dvě a jsou to současně hrany hřiště. Výkres ve formátu A3. Na levé straně vyřešená předloha, na pravé straně příčné profily,
úprava a skládání výkresů viz přednáška z technického kreslení)
V3, Název: MONGEOVO PROMÍTÁNÍ, zadání: ŘEZ HRANOLU (Určete řez daného hranolu rovinou sigma
- předloha.)
V4, Název: AXONOMETRIE, zadání: PRŮSEČÍK PŘÍMKY S JEHLANEM (Určete průsečík přímky QR s jehlanem ABCDEV
- předloha. K určení průsečíků použijte vrcholovou rovinu - rovinu určenou přímkou QR a vrcholem jehlanu V.)

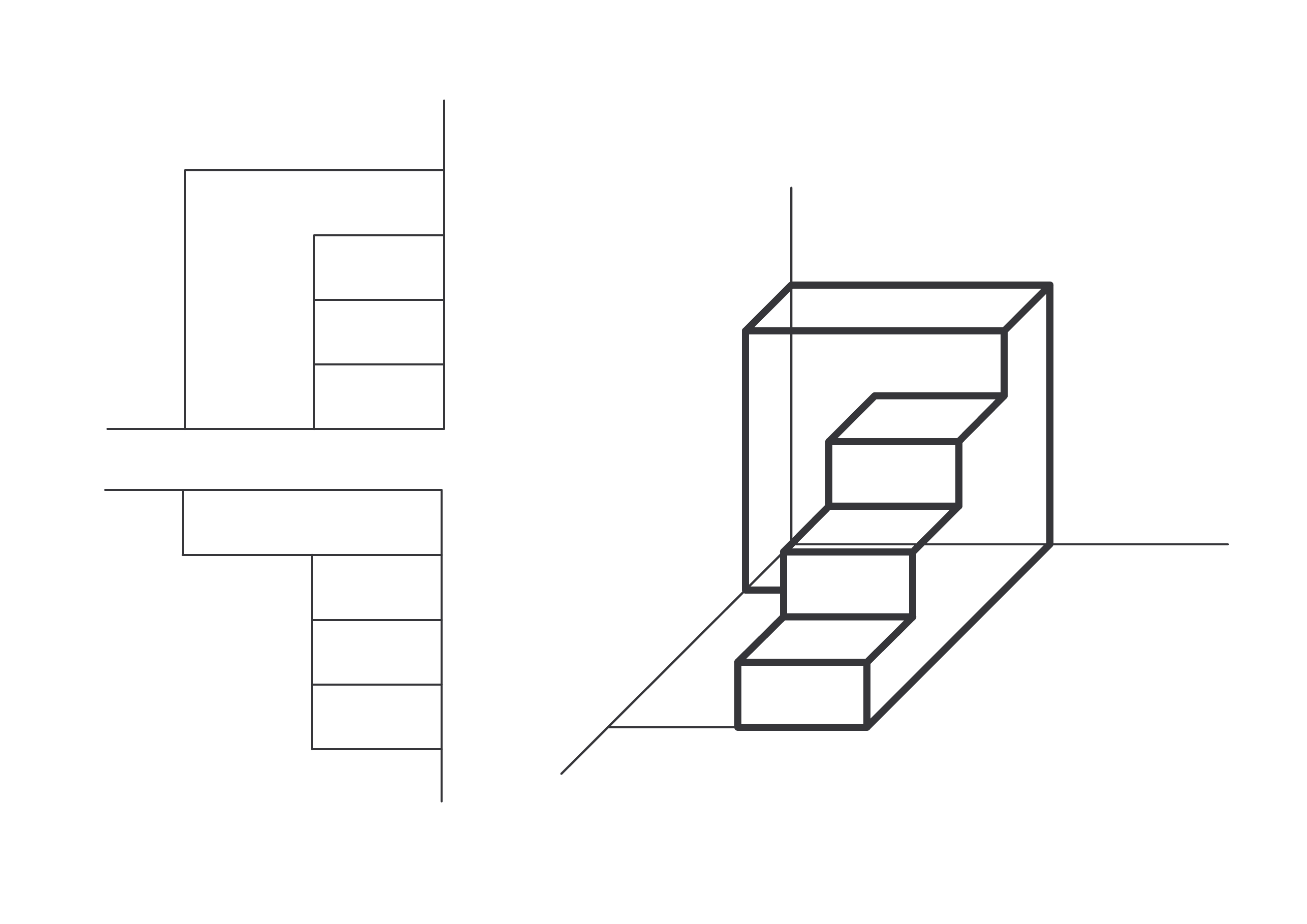

V5, Název: AXONOMETRIE, zadání: ZÁŘEZOVÁ METODA (pomocí zářezové metody zobrazte tento
objekt, můžete si zvolit i jiný, ale složitější. Měřítko si vhodně zvolte, aby výsledek byl dostatečně velký, ne žádná miniatura.
Narýsujte si předlohu tak, jak jste to měli v přednášce. Doprava nahoru nejdříve zobrazte půdorys a nárys v Mongeově promítání, poté je přerýsujte vhodně natočené a proveďte zářezovou metodu.)
Odkazy:
Doporučená (ale nepovinná) literatura:
RÁDL, P. Konstruktivní geometrie. 2. vyd. Brno: Mendelova univerzita v Brně, 2010. 114 s. ISBN 978-80-7375-393-1.
