| Úprava č.1 - zobrazení střechy ve volném rovnoběžném promítání (typ kosoúhlého promítání, resp. šikmé axonometrie), <(x,y) = 135°,
jx : jy : jz = 0,5 : 1 : 1,
původní sklon střech je zadán úhlem α.
|
|
| Úprava č.2 - zobrazení střechy v technické izometrii (typ pravoúhlé axonometrie), axonometrické osy svírají úhly 120°,
jx : jy : jz = 1 : 1 : 1. Jestliže na axonometrické osy vyneseme skutečné
rozměry, zobrazíme objekt, který je zvětšený koeficientem √3/2. Sklon střechy je zadán úhlem α.
|
|
| Úprava č.3 - zobrazení střechy ve vojenské axonometrii (= vojenská perspektiva - typ šikmé axonometrie), <(x,y) = 90°,
<(x,z) = 135°, jx : jy : jz = 1 : 1 : 1.
Sklon střechy je zadán úhlem α.
|
|

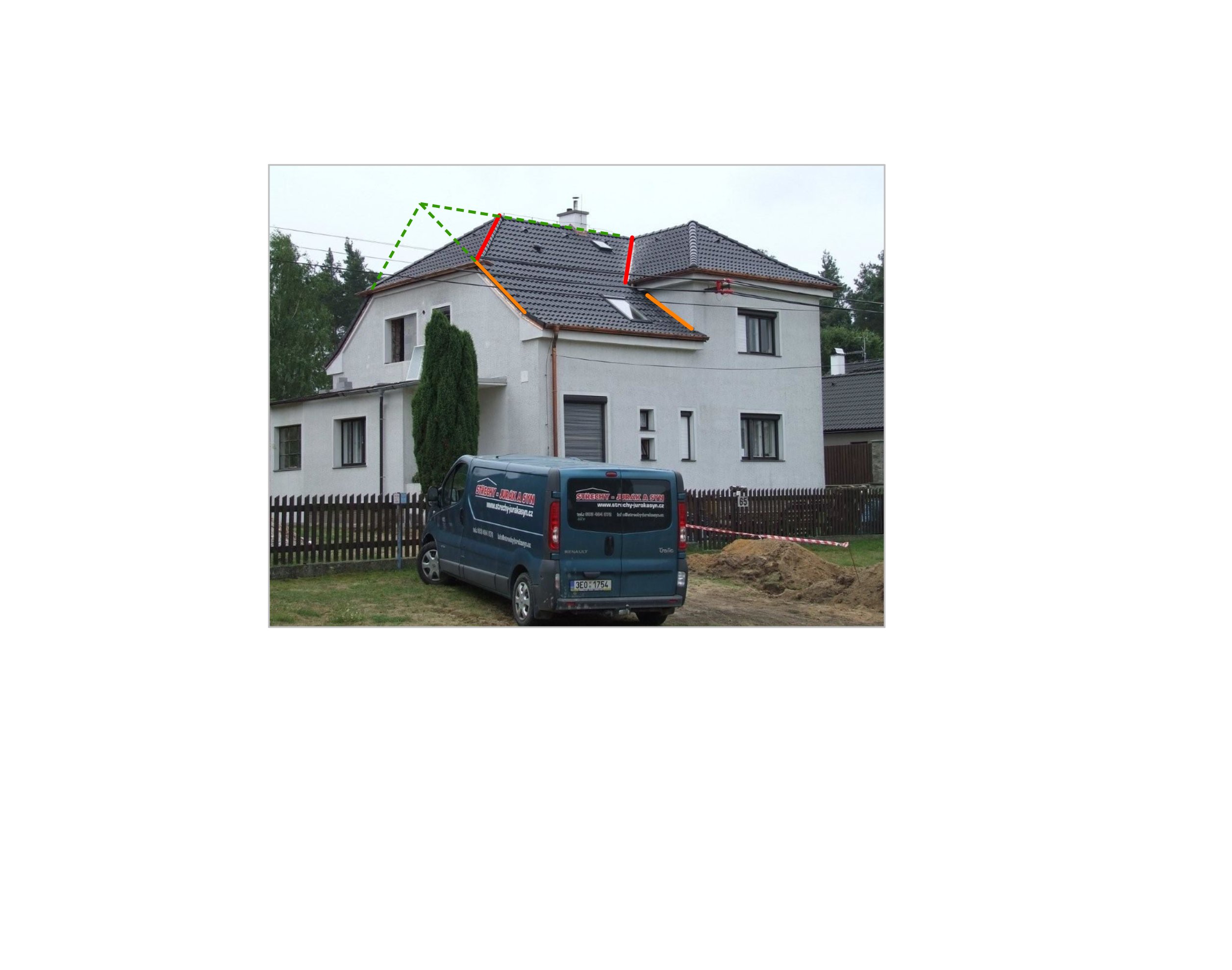

| Fotka střechy na domě - zvýrazněné úsečky jsou rovnoběžné.
|
